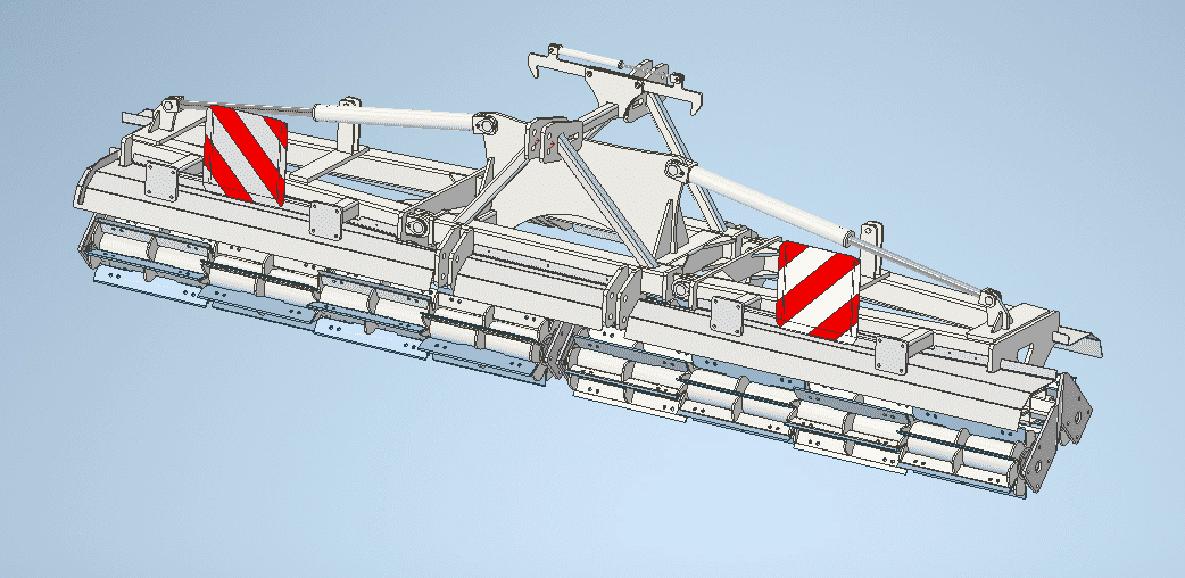

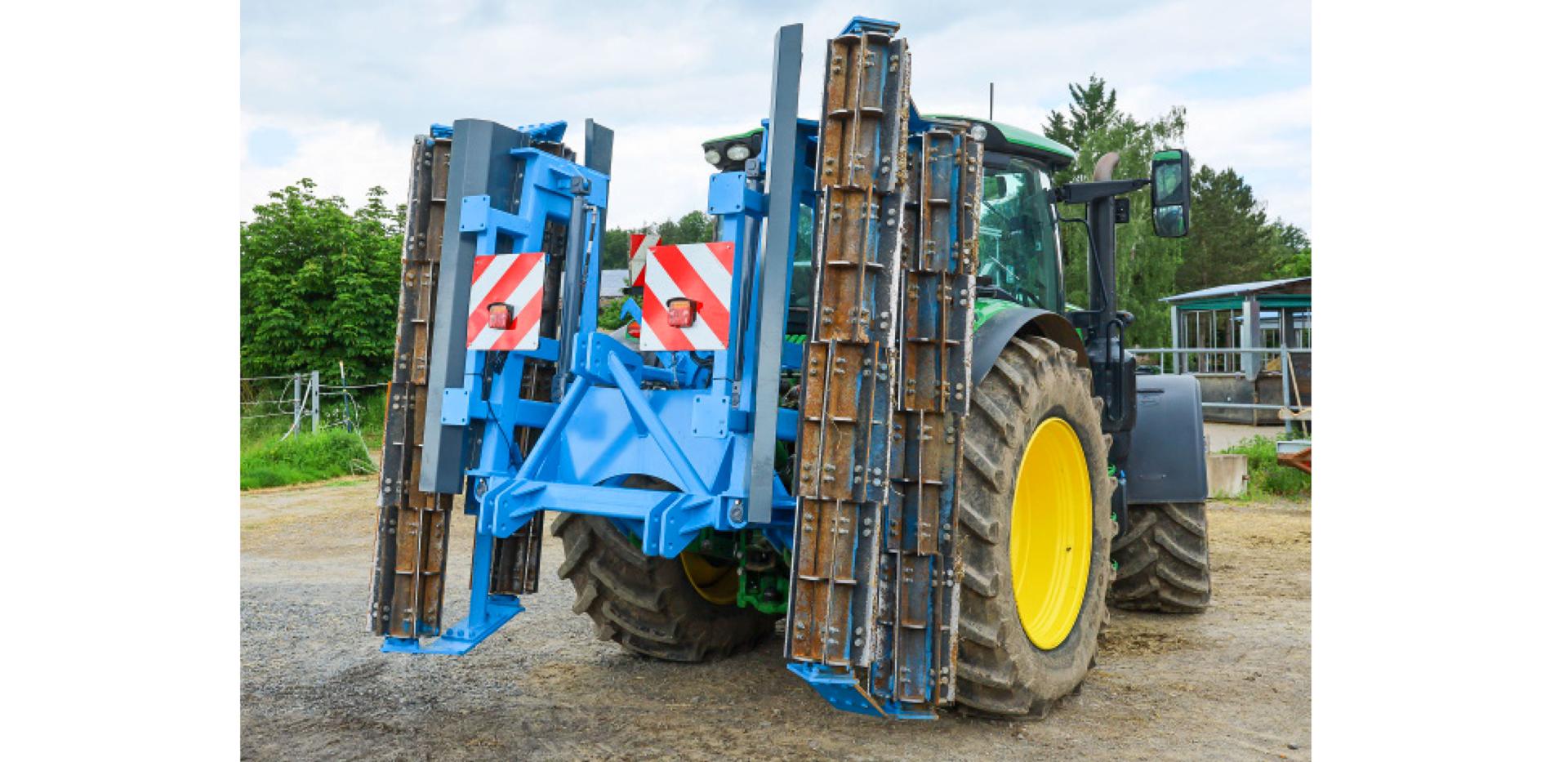

Ich war auf der Suche nach einer Messerwalze, vor allem für das Einarbeiten von Zwischenfrüchten. Letztlich konstruierte und baute ich sie selbst. Die Arbeitsbreite beträgt 5 m, das Gerät wiegt 2,1 t.
Den Rahmen fertigte ich aus 120 x 120 x 8 mm-Profilen. Für die Klappung wählte ich lange Zylinder, um sie für günstige Hebelverhältnisse weit außen anlenken zu können. Die Verriegelung in Transportstellung erfolgt hydraulisch. Der Klappmechanismus erlaubt eine Bodenanpassung von 5° quer zur Fahrtrichtung.

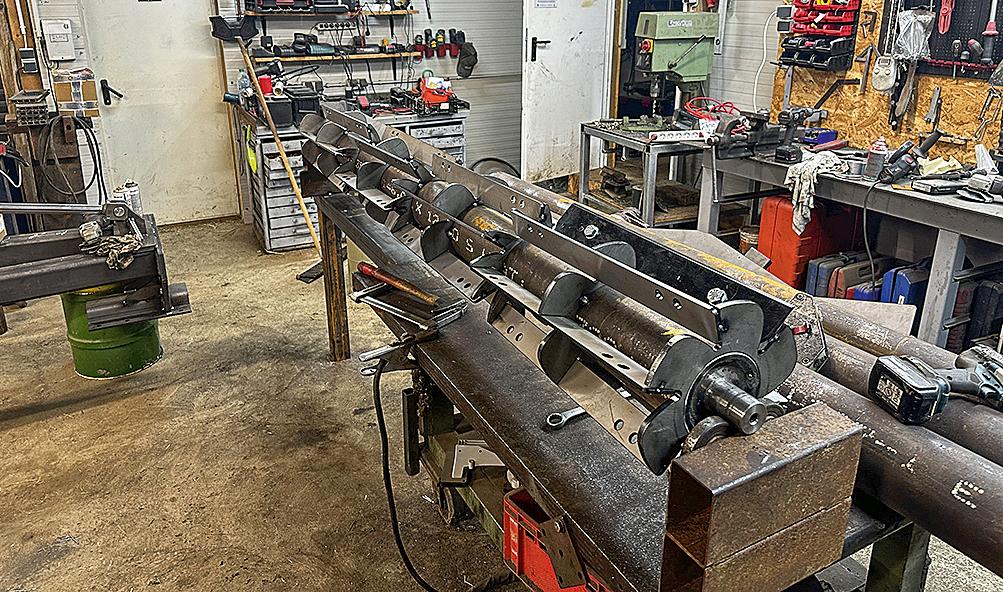

Eine Herausforderung war das Anfertigen der vier Walzen. In der Werkstatt baute ich dazu eine Hilfskonstruktion zum Drehen der Welle. Die Messerhalter schweißte ich dann leicht versetzt auf. So arbeiten die Messer schräg zur Achse der Walze, was für einen guten Antrieb sorgt. Die Messer selbst wurden zugekauft (Horsch) und sind aufgeschraubt.
Die zwei Walzen einer Seite sind jeweils über die Bleche an den Seiten mit einem zentralen Vierkantrohr verbunden. Dieses wiederum ist in Gummipuffern am Hauptrahmen gelagert. So kann die Walze auch Unebenheiten in Fahrtrichtung ausgleichen. Zur Lagerung der Walzen verwendete ich Spannlager, da das Gewicht beim Transport auf den Lagern liegt.
Tim von Müller, 74706 Osterburken
Weitere Ideen zum selberbauen:
Alles für den Wald dabei

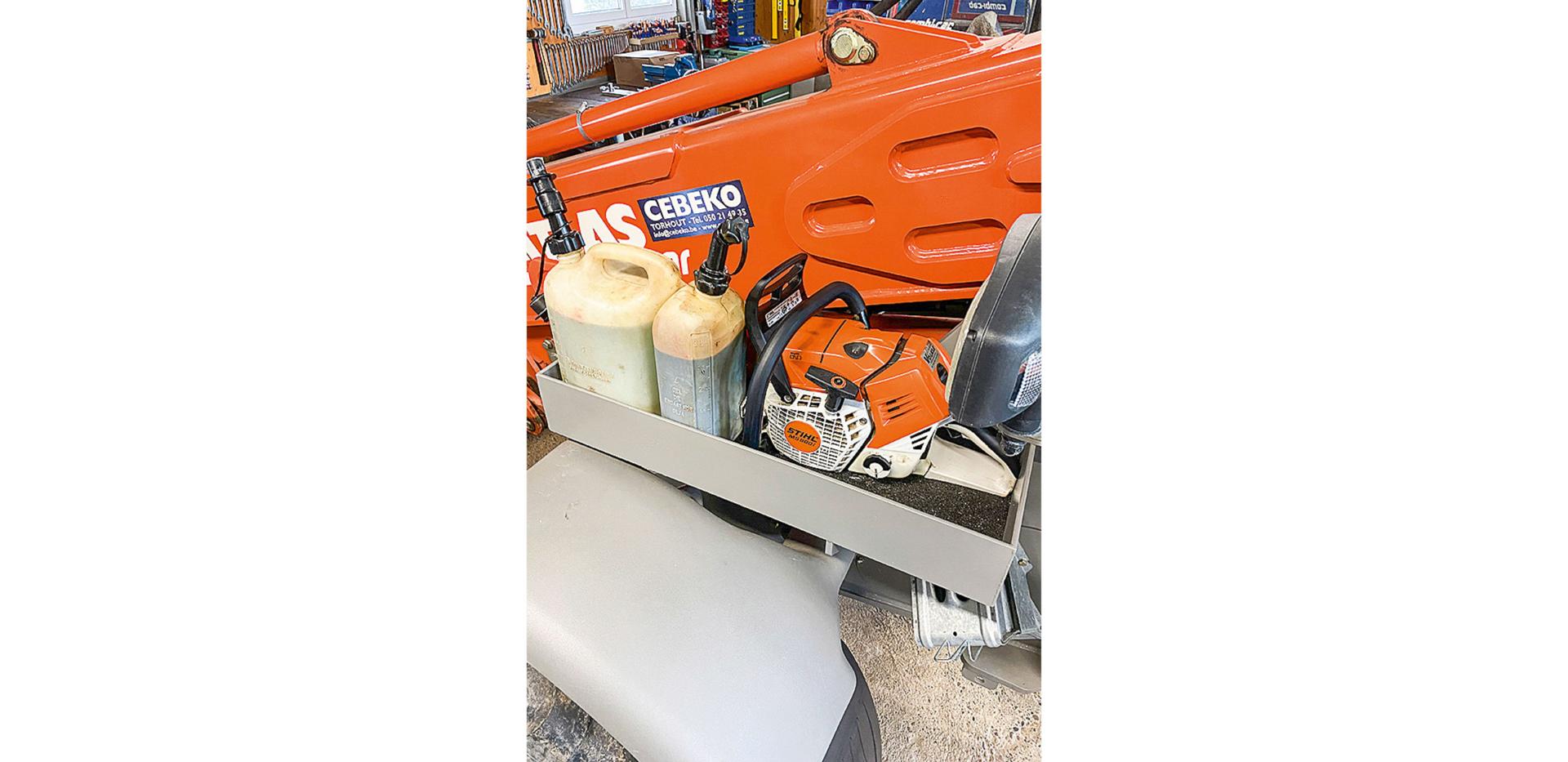

Ich habe an unseren Radlader von Atlas auf der linken Seite eine offene Box aus einem Winkelprofil (120 x 120 mm) gebaut, in der Motorsäge und Kraftstoffkanister nahezu formschlüssig Platz finden.
So haben wir beides sicher und platzsparend verstaut und im Wald immer griffbereit. Natürlich habe ich die Halterung in der passenden Farbe lackiert, so fällt kaum auf, dass sie nicht original ist.
Christian Böhler, 79722 Laufenburg
In zwei Schritten zur Zwischenfrucht

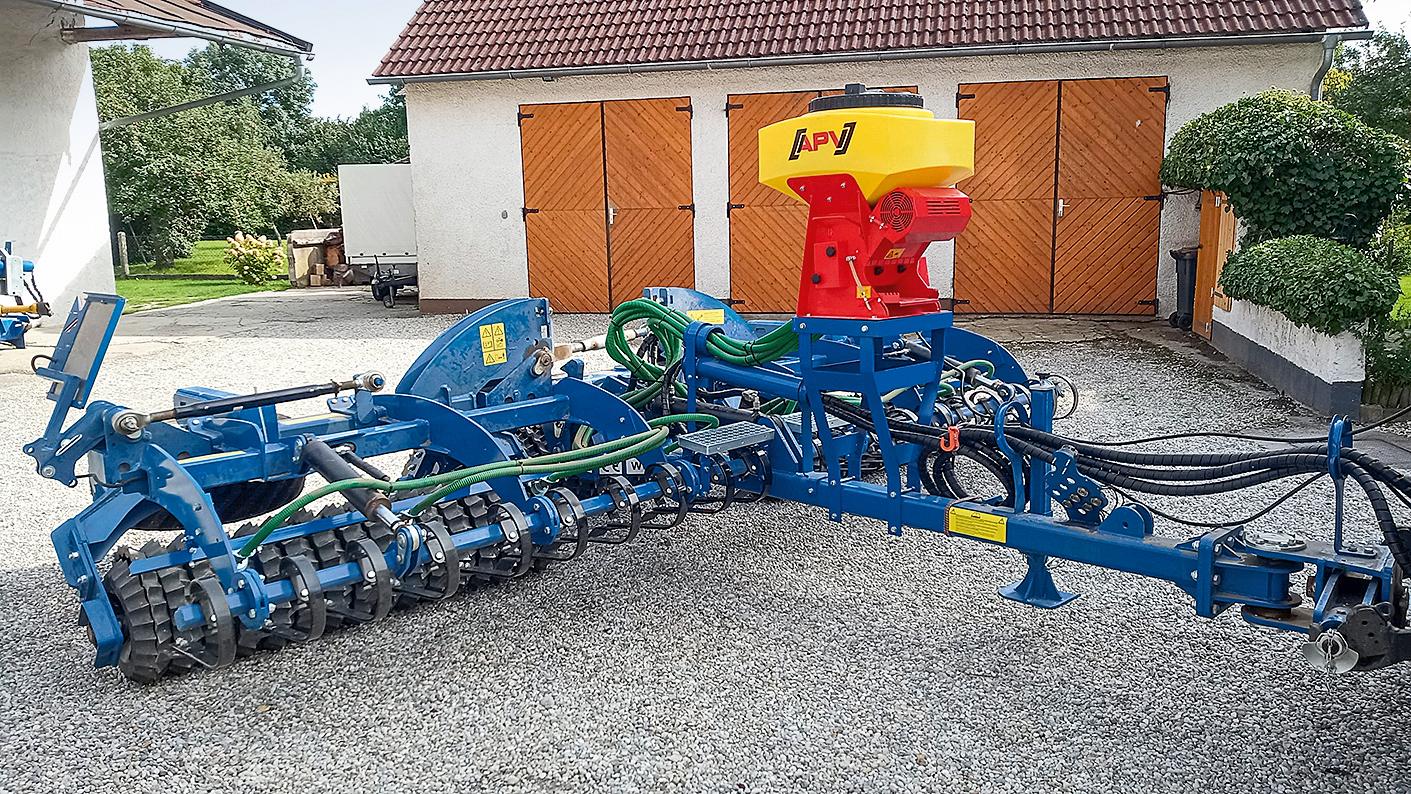

Bei unseren selbst erstellten Zwischenfruchtmischungen hatten wir bisher immer das Problem, dass sich das Saatgut im Behälter durch die unterschiedlichen Korngrößen entmischte und wir eine unregelmäßig auflaufende Zwischenfrucht hatten. Durch den Aufbau des Streuers auf unserer Walze ließ sich dieses Problem lösen, da wir im ersten Arbeitsgang die Saaten mit größeren Korngrößen mit dem Grubber ausbringen. Die kleineren Korngrößen säen wir anschließend mit der Walze aus. Dadurch erhalten wir eine bedeutend gleichmäßiger auflaufende Zwischenfrucht.
Beim Bau verwendeten wir für die Halterung des Behälters Flacheisen der Größe 80 x 10 mm und Winkeleisen der Größe 60 x 60 x 6 mm. Zur Befestigung der Prallteller verwendeten wir 40 x 40 x 5 mm-Winkeleisen, welche wir an bestehende Bohrungen an der Walze montierten. Alle Bauteile wurden anschließend gesandstrahlt und pulverbeschichtet.
Markus und Robert Pflügler, 85465 Langenpreising
Werkstatt-Tipp – Nuss-Schiene
Um auf der Werkbank Ordnung zu schaffen, habe ich mir eine Halterung für die gängigsten 1/2“-Nüsse gebaut. Neben diversen Kraft-Steckschlüsseln — von klein bis groß — finden auch einige Verlängerungen und ein Kardangelenk Platz. Durch die weiße Beschriftung hat man direkt einen Überblick auf die vorhandenen Größen.
Anton Gebendorfer, 84089 Aiglsbach
Schaufeln statt Maschen
Beim Laden von z. B. Hackschnitzeln habe ich mich gelegentlich verzählt. Ich bin dann auf einen Maschenzähler aus dem Bereich Stricken gestoßen. Er kostet sechs Euro und ist einfacher zu handhaben als klassische mechanische Zähler, die man in der Hand halten muss. Der Zähler lässt sich super — statt um den Finger — an etwas Rundem in der Kabine befestigen.
Johann Witte, 58730 Fröndenberg
